在最高水平的赛车比赛中,无论是在赛道上还是幕后,速度就是一切。与消费级汽车制造的最大化产量和长设计周期不同,F1 赛车团队必须在比赛间歇期甚至是一夜之间设计和生产复杂的部件。传统的生产周期和制造流程无法满足体育运动的需求,但增材制造 (AM) 可以彻底改变这个过程。

对于 F1 赛车队,AM 已成不可或缺的一部分,包括快速、精准地生产部件(例如涡轮增压器)、用快速的部件和原型设计替代费时的方法。消费级汽车行业使用砂型或高压压铸制造这些部件,并早在生产前就完成了设计步骤。赛车队无法等待供应商制造各种模具,他们需要快速测试和细调涡轮增压器的功能。借助 GF Machining Solutions 的统包 AM 系统,赛车队可以在单个数字工作流程中设计和生产涡轮增压器。

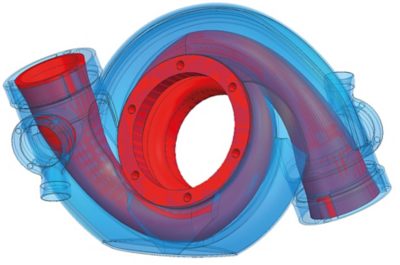

涡轮增压器将浓缩的空气和燃料混合物供应到发动机的燃烧室中,从而提高动力或扭矩。对于赛车运动,这些装置包括复杂的内部特征和表面,通过铸造很难制造 - 并且模具和后续加工根本无法制造出封闭的腔体。

软件、工具、增材和减材制造

增材制造能够轻松应对这些类型的任务和部件特征。GF Machining Solutions 利用其广泛的技术组合,创建出真正的端到端 AM 生产方法,在节省制造商的时间和成本的同时,彻底改变了生产周期。此统包系统包含软件、工具、增材和减材制造,一切都由 GF Machining Solutions 开发或在 GF Machining Solutions 的参与下开发。

在 3DXpert™ 和 Cimatron 的帮助下创建的单一软件环境即可处理部件设计、构建和 CNC 准备、流程内检查和部件验证。Cimatron 软件捆绑包包括用于零件设计和铣削刀具路径开发的 CAD/CAM,并与 3DXpert 无缝协作,以管理数据完整性。它还可处理移除金属 AM 支撑件的铣削任务。3DXpert 工具简化了金属 AM 的部件编程,可自动应用 AM 特定结构、几何形状和打印策略。软件模拟有助于识别和排除潜在的问题,包括压力累积或升高位移。

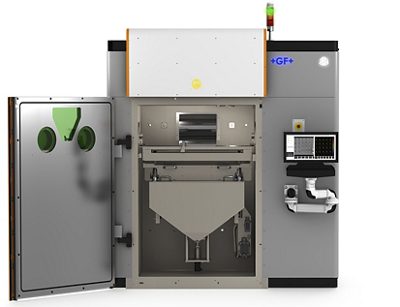

GF Machining Solutions 为其直接金属印刷 (DMP) 系列机床创建了行业领先的选择性激光烧结技术。DMP Flex 350 金属 AM 机床专为简单性和速度而设计,是涡轮增压器工作流程的核心。高打印机利用率和持续低氧环境(低于每一百万个中 25 个部件)以及快速的双向材料沉积,可轻松实现出色的 AM 吞吐量。

DMP 软件套件使用粉末床图像和熔池数据来识别缺陷,如翘曲、未熔合、粗糙表面或复涂错误,跟踪其根本原因,并在 3DXpert 内予以纠正。这使车间能够最大程度降低构建后处理和部件验证的成本,同时为刀具路径的生成准备数据。

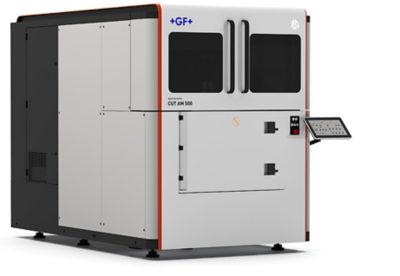

大多数加成工艺要求操作员手动拆除 AM 支撑结构,但一体化 GF Machining Solutions 系统在后续加工期间自动处理此步骤。CUT AM 500 使用独特的倾斜工作台将 AM 部件从其成形板上移除,该倾斜工作台可重新定向 AM 部件,以进行水平线割放电加工工艺。该系统与自动化就绪的夹持系统集成,几乎消除了部件损坏的风险。

MILL E 700 U 高性能铣床在全 5 轴平台上执行构建后加工,是复杂部件的理想选择。这种高价值、高效的解决方案采用大型导轨、双面支持的直接驱动回转工作台和最佳排屑率,以处理各种铣削应用。这些功能,以及通过 Cimatron 和灵活、自动化就绪设计实现的高级铣削策略,使其成为要求苛刻的 AM 部件后续加工的理想机床。

System 3R 工具

对于整个增材和减材工作流程中的托盘自动化,System 3R 工具(Delphin TableTop Chuck、AMCarrier 和 BuildPal)可保存从机床到机床的参考点和校准,以确保完全的增材可扩展性并轻松实现自动化

通过 System 3R,BuildPal 和 AMCarrier 系统将 GF 增材工作流程中的每个机床连接起来,采用薄型成形板和巧妙的设计,以最大化打印区域。同时,它还可与其他 System 3R 自动化轻松集成,从而实现更高的生产力和后续加工速度。

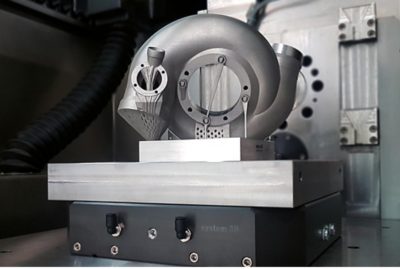

为赛车行业提供服务的制造商需要快速的性能,才能按照有竞争力的时间表生产高性能部件。作为端到端制造解决方案的一部分,3D 金属打印减少了关键部件的生产时间和成本,如 F1 涡轮增压器外壳。

随着越来越多的高端汽车制造商集成了该技术,许多制造商都与 GF Machining Solutions 合作,以实现快速、可靠的结果。从行业领先的设计和生产软件,到实现卓越部件生产所需的增材、铣削和 EDM 设备,以及将这一切连接起来的统包 AM 工作流程 - GF Machining Solutions 可以提供汽车制造商实现增材成功所需的一切。
